Блоки нагрузки БН-2-40 (ШПЖИ 4.679.003–01) и БН-1-80 (ШПЖИ 4.679.003)

Основным предназначение блоков нагрузки серии БН является быстрое поглощение и рассеяние энергии в генераторном рабочем режиме электродвигателей асинхронного типа с короткозамкнутым ротором, методом нагрева специальных трубчатых электронагревателей. Именно качественные блоки нагрузки служат для значительного уменьшения факторов торможения во время эксплуатации.

bloky-nahruzky-1 bloky-nahruzky-2


Блоки нагрузки БН-2-40 (ШПЖИ 4.679.003–01) и БН-1-80 (ШПЖИ 4.679.003) не предназначены для использования во взрывоопасных помещениях. Кроме того, во время практического применения следует учитывать климатические особенности помещения . Наиболее оптимальным температурным балансом для блока нагрузки является от +1°С до +40 °С.

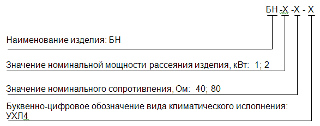

Во время записи изделия в определенной документации, а так же при его заказе необходимо указать тип и наименование изделия, а так же обозначение ТУ.

bloky-nahruzky-3
Для того, чтобы блок правильно и безопасно работал, следует ориентироваться в его технических особенностях. Для БН-1-80 номинальная мощность рассеяния составляет 1 кВт, а для БН-2-40 – 2 кВт. При номинальном сопротивлении 80 и 40 Ом. Номинальное напряжение изоляции составляет не более 800 В для обоих блоков нагрузки.

bloky-nahruzky-4
В стандартную комплектацию блока нагрузки должны входить:
• Блок нагрузки;
• Надежная паковка;
• Паспорт и сертификационная документация.

Таблица 1

Наименование параметраЗначение
БН-1-80 БН-2-40
1 Номинальная мощность рассеяния, кВт 1 2
2 Номинальное сопротивле-ние, Ом 80 40
3 Номинальное напряжение изоляции, В 800
4 Масса изделия, кг, не более 2,5 3,4
5 Габаритные размеры,мм,не более см. таблицу 2

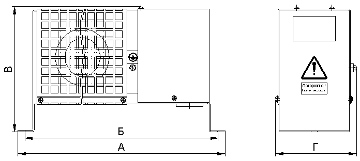

Таблица 2

Наименование параметраРазмер, мм, не более
АБВГ
Блок нагрузки БН-1-80-УХЛ4 505 485 180 120
Блок нагрузки БН-2-40-УХЛ4 595 575 180 120
