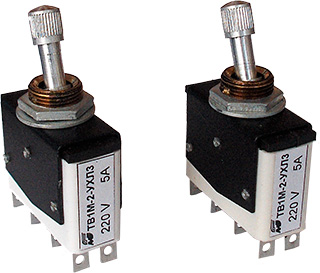

Выключатель-тумблер ТВ1М-2
Выключатель-тумблер ТВ1М-2 – это отличный выбор для коммутации электро цепей управления с напряжением не более 220 В переменного тока частотой 60 Гц и до 220 В постоянного тока в специализированной производственной аппаратуре, которой характерно ручное управление.
Тумблер нельзя использовать в взрывоопасных зонах. Применять механизм можно в соответствии с климатическими условиями, согласно ГОСТ 15150-69.
Номинальный тепловой ток тумблера составляет 6,3 А при номинальном напряжении по изоляции 300 В. Тумблер рассчитан на 1000 рабочих циклов переключений в стандартных климатических условиях.
Для того, чтобы механизм безопасно и функционально работал без надобности преждевременной замены, он защищен специальной оболочкой IP40, которая соответствует ГОСТ 14255-69. Средняя масса выключателя-тумблера составляет 0,050 кг.
| Наименование параметра | Норма |
|---|
|
Номинальное напряжение переменного тока, В
|
220 |
|
Частота переменного тока, Гц
|
50-60 |
|
Номинальное напряжение постоянного тока, В
|
220 |
|
Номинальное напряжение по изоляции, В
|
300 |
|
Номинальный тепловой ток, А
|
6,3 |
|
Номинальный коммутируемый ток, А
|
5,0 |
|
Вид нагрузки
|
активная |
|
Режим работы повторно-кратковременный с продолжительностью включения ПВ=(40-60)% и продолжительный ПВ=100%.
|
