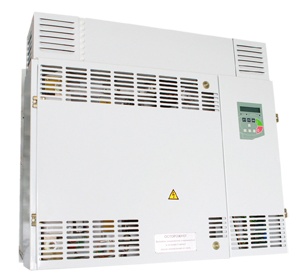

Преобразователи транзисторные частотно-регулируемого электропривода серий ПТ и ЭП-07
Основным предназначением преобразователей транзисторных частотно-регулируемого электропривода серии ПТ и ЭП-07 является решение самых разных заданий касательно автоматизации производства и экономии электрической энергии на основе применения двигателя асинхронного типа с коротко замкнутым ротором и дальнейшее преобразование частоты, благодаря многофункциональным транзисторам и процессорам.
Преобразователи частоты категории ПТ и ЭП-07 открывают следующие возможности:
• Быстрое отключение либо включение, повторное включение приводного электрического двигателя в автоматическом режиме, аварийное выключение;
• Регулирование значения технологических параметров определенного механизма либо машины в автоматическом режиме;
• Постепенный частотный разгон в заранее заданном темпе;
• Удобное регулирование в определенном диапазоне;
• Изменения направленности реверсирования либо торможения АД;
• Оптимизация режимов АД и оптимизация параметров в соответствии с особенностями механизма;
• Сигнализация, дистанционная передача и отображение информации про режимы либо параметры работы;
• Надежная защита механизмов в нештатном либо в аварийном режиме;
• Регистрация всех аварийных режимов;
• Возможность дистанционного приема и дальнейшая обработка всех сигналов управления.
Для удобства в использовании все устройства категории ЭП-07, ПТ оснащены русским меню. Все действия, связанные с устройством фиксируются на пульте, после чего данные автоматически сохраняются в памяти.
Современные и эффективные преобразователи частоты надежно защищают питающую среду от следующих факторов:
• Недопустимой токовой перегрузки;
• Короткого замыкания;
• Сильных перенапряжений;
• Недопустимых отклонений от нормы;
• Сильного повышения температуры;
• Разрушения компонентов механизмов;
• Отказов и сбоев отдельных элементов в системе.
В зависимости от вариантов эксплуатации преобразователя, в его комплектацию могут быть включены дополнительные опции. Таким опциями могут быть: водный и выходной фильтр, удаленный пульт управления, датчик обратной связи либо блок тормозного резистора.
| Технические характеристики |
|---|
| Номинальная мощность на валу электродвигателя, кВт |
11 |
15 |
22 |
37 |
55 |
75 |
90 |
110 |
200 |
| Напряжение питания |
3-фазное с заземленной нейтралью:
380В+10-15%, 50(60) Гц± 0,4 Гц |
3-фазное:
380В+10-15%, 50(60) Гц± 0,4 Гц |
| Номинальное выходное напряжение, В |
3-фазное: 380 ±2% |
| Номинальный выходной ток, А |
22 |
30 |
45 |
75 |
110 |
145 |
170 |
210 |
370 |
| Габаритные размеры, мм, не более |
Высота |
655 |
850 |
725 |
800 |
860 |
| Ширина |
300 |
300 |
640 |
690 |
915 |
| Глубина |
260 |
260 |
305 |
395 |
400 |
| Масса, кг, не более |
23 |
24 |
32 |
37 |
65 |
68 |
75 |
95 |
160 |
| Степень защиты |
IP20; IP54 |
| Диапазон изменения выходной частоты, Гц |
1÷100 |
| Точность регулировки выходной частоты |
В случае цифрового задания частоты: ±0,01% максимальной частоты
В случае аналогового задания частоты: ±0,5% максимальной частоты |
| Дискретность задания выходной частоты |
В случае цифрового задания частоты: 0,01 Гц
В случае аналогового задания частоты: максимальная частота/1000 |
| Способ модуляции |
ШИМ с частотой 2; 4; 8; 16; 20 кГц |
| U/f-характеристики |
Свободное программирование ломанной кривой (5 программируемых точек) |
| Допустимые перегрузки по току |
135% номинального тока в течение 120 с., отключение при 200% номинального тока |
| Время разгона и торможения, сек. |
0÷4000 |
| Входные сигналы |
|---|
| Задание частоты |
напряжение: 0÷10 В
токовый сигнал: 0÷5 мА, 4÷20 мА
ступенчатое задание тремя дискретными сигналами DINF1, DINF2, DINF3
|
| Десять программируемых дискретных входов |
DINSTOP - сигнал на запуск/останов
DINREV - сигнал на реверс
DINF1, DINF2, DINF3, - многоступенчатое задание частоты (7 ступеней задаваемых частот)
DIN1÷DIN4 - программируемый дискретный вход
|
| Внешняя среда |
|---|
| Окружающая температура |
1÷40 °С |
| Влажность |
Не более 80% при 25 °С |
| Выходные сигналы |
|---|
| Сигнализация |
OUTDIN1 - сигнал АВАРИЯ
OUTDIN2 - указатель СТОП/ПУСК
OUTDIN3 - сигнал ГОТОВНОСТЬ
|
| Программируемые выходы |
OUT1÷OUT4 - управление платой релейной автоматики
OUT5 - программируемый дискретный выход
Fm, Am - аналоговые сигналы (0÷10 В): контроль частоты и активной мощности
|
| Другие особенности |
|---|
| Другие функции |
ограничение пределов изменения выходной частоты
обход резонансных частот
ПИД-регулятор технологического параметра
замкнутый по регулируемому параметру, многоскоростной режим
|
| Защитные функции |
АПВ, защита от перенапряжения, перегрузки, короткого замыкания |
