Система диспетчеризации и диагностики лифтов СДДЛ «Зенит»

Система диагностики и диспетчеризации лифтов «Зенит» предназначена для установки в любых грузовых либо пассажирских подъемных механизмах, которые поддерживают стандартную диспетчеризацию.
Система диагностики и диспетчеризации лифтового оборудования «Зенит» состоит из следующих компонентов:
• Лифтовый блок V5.5.
Такое устройство подключается к лифтовому оборудованию со средней скоростью до 1,6 м/с для быстрой обработки, сбора либо передачи информации с целью фиксации точного состояния оборудования. Кроме того, БЛ можно использовать автономно, как основную систему безопасности лифтового оборудования.
• Контроллер локальной шины.
Устройство устанавливается в пункте диспетчеризации для отображения и сбора информации, которая фиксируется на дисплее ПК либо индикаторной панели КЛШ.
• Межмодульный интерфейс.
Прибор предназначен для объединения подключения СОМ-порта ПК и КЛШ.
Благодаря новой системе диагностики и диспетчеризации обеспечивается звуковая и световая сигнализация.
Сигнализация срабатывает в следующих случаях:
• При нажатии кнопки СТОП в пассажирском лифте;
• При пропадании связи в цифровом режиме;
• При проникновении в машинное отделение;
• При срабатывании цепей безопасности;
• При наличии пассажира в лифтовой кабине с ручным закрыванием дверей;
• При вызове дежурного диспетчера;
Система диагностики и диспетчеризации отключает БЛ в следующих случаях:
• При неправомерном проникновении в лифтовую шахту;
• При подъеме противовеса в случае неподвижной лифтовой кабины;
• При неправомерном передвижении лифта;
• Во время шунтирования электро контактов выключателей безопасности.
Лифтовый механизм может быть отключен по команде ответственного оператора. Все электрическое питание системы реализуется от специализированной однофазной сети с номинальным напряжением не более 220В либо же дистанционным методом для лифтового блока.

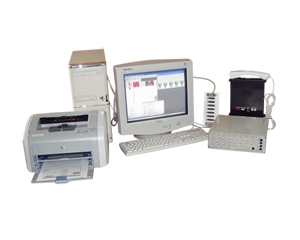

В состав СДДЛ входят такие устройства, как лифтовой блок, датчик УКСЛ, контролер локальной шины, модуль грозащиты, ключ сервисный оператора, сервисный ключ механика, сервисный ключ администратора, межмодульный интерфейс, жгут и кабель ИММ-КЛШ.
При подключении ПК к такой системе обеспечивается фиксация всех событий в режиме реального времени с возможностью хранения протоколов событий.

Устройства, входящие в состав СДДЛ
